电动工具行业用AGV搬运机器人在产线间实现柔性转运的实现方式

一、柔性转运的具体步骤和流程

1. 任务接收与解析

• MES系统对接：AGV调度系统与电动工具企业的MES（制造执行系统）集成，实时获取生产计划、订单优先级及工位物料需求。例如，当MES系统下达“某型号电钻装配线需要100个电机组件”指令时，调度系统自动解析任务并分配AGV。

• 任务优先级动态调整：根据订单紧急程度、工位空闲状态等，动态调整AGV任务队列，确保关键物料优先配送。

2. 路径规划与避障

• 多地图融合导航：AGV采用激光SLAM（同步定位与地图构建）技术，结合车间预先绘制的2D/3D地图，规划最优路径。针对电动工具产线中设备密集、通道狭窄的特点，路径规划需考虑AGV最小转弯半径（如0.5m）及避让缓冲区。

• 动态避障：通过激光雷达、超声波传感器实时感知障碍物（如人员、推车），AGV可自主减速、绕行或暂停，确保路径动态调整。

3. 物料取放与对接

• 定制化载具设计：针对电动工具零部件（如电机、齿轮箱、外壳）的尺寸和重量（通常为5-50kg），设计专用载具（如滚筒式、顶升式、货叉式）。例如，采用顶升式AGV可精准对接装配线输送带，实现±2mm的对接精度。

• 人机协作模式：在工位设置呼叫终端（如触控屏、扫码枪），工人通过终端发起物料请求，AGV自动行驶至指定工位并发出语音提示（如“物料已送达，请取货”）。

4. 跨产线协同与充电管理

• 多AGV协同调度：调度系统采用集中式算法，分配多台AGV协同完成跨产线任务（如从电机产线搬运至装配线）。通过时间窗算法避免AGV路径冲突，提升整体效率。

• 自动充电策略：AGV内置电量监测模块，当电量低于20%时，自动返回充电站。充电站采用无线充电或自动插拔式充电，确保AGV在15分钟内快速补能，满足24小时连续作业需求。

•

二、搬运过程中的稳定性和安全性保障

1. 机械稳定性设计

• 高精度底盘结构：AGV采用四轮独立驱动+麦弗逊悬挂系统，确保在复杂地面（如防静电地坪、坡道）上行驶平稳，最大爬坡角度≥5°。

• 载具防滑设计：载具表面采用防滑纹路或橡胶垫，防止物料在搬运过程中滑动。针对精密部件（如电机轴），可增加电磁吸附或真空吸盘固定装置。

2. 安全防护机制

• 多级安全传感器：AGV配备激光雷达（探测距离10m）、超声波传感器（探测距离3m）、安全触边（响应时间<50ms），实现360°无死角防护。

• 急停与声光报警：在AGV机身及工位设置急停按钮，紧急情况下可立即停止运行。同时，AGV配备红蓝光警示灯及蜂鸣器，在运行过程中持续提醒人员避让。

3. 数据安全与冗余备份

• 加密通信协议：AGV与调度系统采用TLS 1.3加密通信，防止数据被篡改或窃取。

• 双机热备调度系统：主调度服务器故障时，备用服务器自动接管任务分配，确保系统连续运行。

•

三、具体实现方案

1. 设备配置




   设备类型	技术参数	适用场景

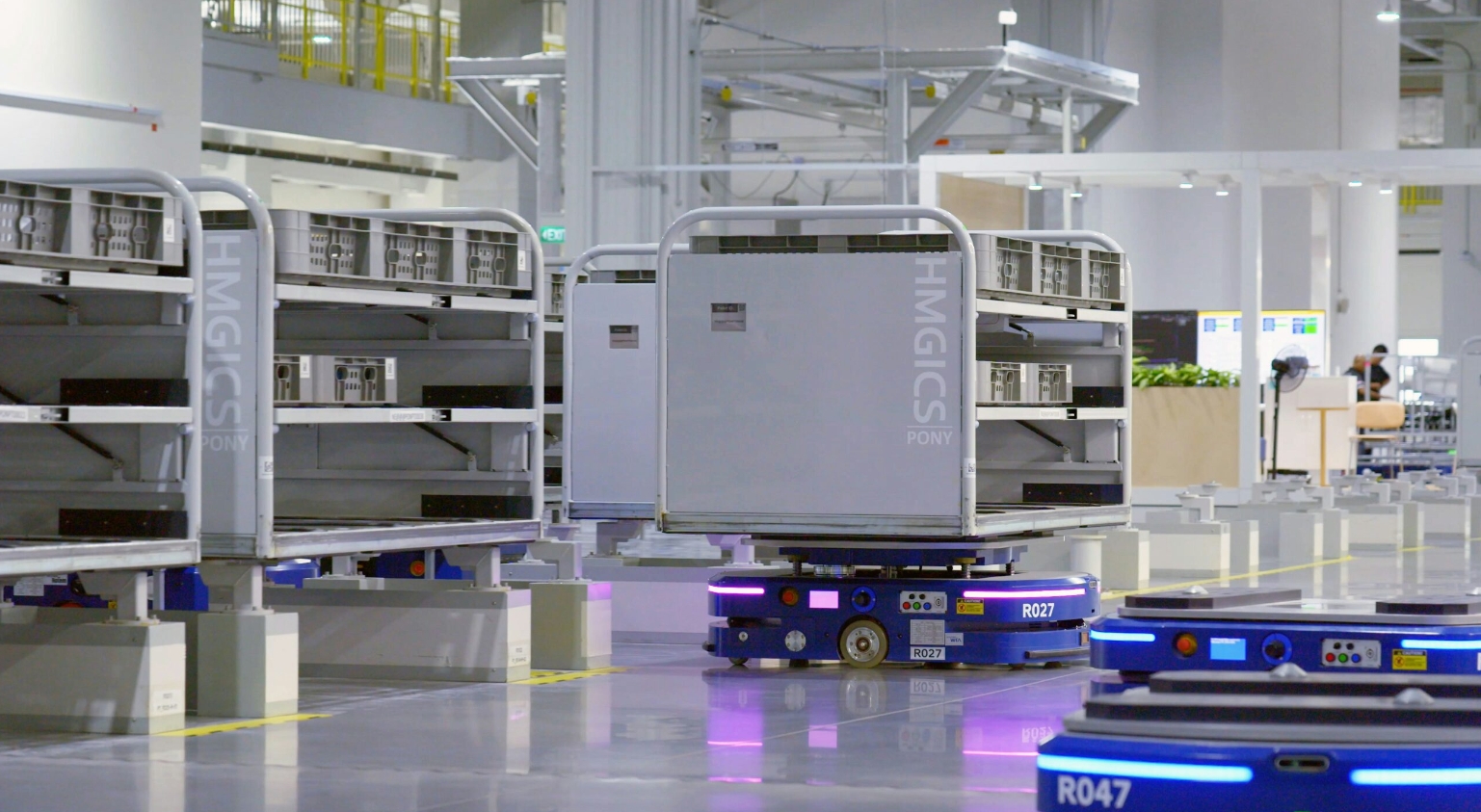

   潜伏式AGV	载重300kg，速度1.2m/s，激光SLAM导航，支持顶升/背负式载具	产线间中短距离物料转运
   重载AGV	载重1000kg，速度0.8m/s，磁条+激光混合导航，配备货叉式载具	跨楼层或重型物料（如电机定子）搬运
   充电站	无线充电功率3kW，支持同时充电2台AGV，充电效率≥90%	AGV自动补能
   安全传感器套装	激光雷达×2、超声波传感器×8、安全触边×4、急停按钮×2	全向安全防护




2. 软件编程与系统集成

• Dijkstra算法：用于静态路径规划，计算AGV从起点到终点的最短路径。

• A*算法：结合动态权重（如拥堵系数、电量消耗），优化实时路径。

• 时间窗算法：避免多AGV在狭窄通道或电梯口发生冲突。

• 调度系统架构：采用微服务架构，包含任务管理、路径规划、设备监控、数据分析等模块。通过RESTful API与MES、WMS系统对接。

• 关键算法：

• 人机界面（HMI）：开发Web端监控平台，实时显示AGV位置、任务状态、电量、故障报警等信息，支持历史数据查询与导出。

3. 实施流程

• 需求调研：分析电动工具产线的物流痛点（如搬运距离、物料类型、节拍要求）。

• 地图建模：使用激光扫描仪绘制车间3D地图，标注AGV行驶区域、禁行区、充电站位置。

• 仿真验证：通过AnyLogic等仿真软件模拟AGV运行，优化路径规划与任务分配策略。

• 现场部署：安装AGV、充电站、传感器，完成系统联调与压力测试（如模拟20台AGV同时运行）。

• 员工培训：对操作人员进行AGV使用、维护、应急处理培训。

四、示意图说明

（以下为示意图的文字描述，实际实施中需结合CAD图纸或3D模型）

1. 产线布局图：

• 标注AGV行驶路线（绿色箭头）、充电站位置（红色方块）、安全缓冲区（黄色区域）。

• 示例：AGV从电机产线（A区）出发，经主通道（宽度1.5m）行驶至装配线（B区），全程无交叉路口。

2. AGV与工位对接图：

• 步骤1：AGV行驶至工位前，通过激光雷达定位对接点；

• 步骤2：顶升机构上升至输送带高度（误差≤2mm）；

• 步骤3：物料从AGV载具自动滑入输送带，完成交接。

• 显示AGV顶升机构与装配线输送带的对接过程：

五、效果与价值

1. 柔性生产能力提升：AGV可快速适应电动工具行业多品种、小批量的生产模式，订单切换时间从2小时缩短至30分钟。

2. 成本节约：替代50%的人工搬运，人力成本降低30%，设备综合效率（OEE）提升15%。

3. 质量保障：减少因人工搬运导致的物料磕碰，产品不良率下降0.5%。

总结

通过定制化AGV设备、智能调度系统及多级安全防护机制，电动工具企业可实现产线间的高效柔性转运。该方案不仅解决传统物流模式中效率低、安全性差的问题，还为未来扩展至无人仓储、自动化检测等场景奠定基础，助力企业向智能制造转型。
