如何进行AGV的动态地图构建及预测性感知？

      动态地图构建与预测性感知是AGV（自动导引车）实现高效、安全运行的核心技术。动态地图构建通过实时更新环境信息，为路径规划提供准确基础；预测性感知则通过分析历史数据与环境特征，提前预判潜在冲突或障碍物运动，优化路径选择。以下从技术原理、实现步骤、关键算法及典型应用场景四个方面详细阐述：

一、动态地图构建：实时更新环境模型

动态地图构建的核心是实时感知环境变化，并将动态障碍物（如移动的叉车、人员、临时堆放的货物）与静态结构（如货架、墙壁）分离，生成分层地图，指导AGV动态调整路径。

1. 技术原理

• SLAM（同步定位与地图构建）：通过传感器（激光雷达、视觉摄像头、IMU等）实时采集环境数据，结合AGV自身运动信息，构建并更新地图。

• 分层地图表示：将地图分为全局静态层（固定环境特征）和局部动态层（实时更新的障碍物信息），减少重复计算。

• 数据融合：融合多传感器数据（如激光点云、视觉图像、超声波信号），提升地图精度与鲁棒性。

2. 实现步骤

步骤1：传感器数据采集与预处理

• 激光雷达：扫描环境生成点云数据，通过滤波算法（如体素网格滤波）去除噪声。

• 视觉摄像头：采集图像数据，通过深度学习模型（如YOLO、Mask R-CNN）识别障碍物类别（如货架、行人、货物）。

• IMU：测量AGV的加速度、角速度，辅助定位与运动补偿。

步骤2：静态地图构建（全局层）

• 激光SLAM：使用算法（如GMapping、Cartographer）将激光点云拼接成全局地图，标记固定障碍物位置。

• 视觉SLAM：结合图像特征点匹配（如ORB特征）与深度信息，优化地图精度。

• 地图存储：将全局地图保存为栅格地图（Occupancy Grid）或点云地图（Point Cloud），供后续路径规划使用。

步骤3：动态障碍物检测与跟踪（局部层）

• 目标检测：通过视觉或激光数据识别动态障碍物（如移动的叉车、人员）。

• 数据关联：将当前帧检测到的障碍物与历史帧中的目标关联（如使用匈牙利算法），形成轨迹。

• 运动估计：通过卡尔曼滤波或粒子滤波预测障碍物未来位置，更新局部动态地图。

步骤4：地图更新与融合

• 增量式更新：仅更新局部动态地图中变化的部分（如新出现的障碍物），减少计算量。

• 全局-局部融合：将局部动态地图与全局静态地图融合，生成完整动态地图。

• 冲突检测：检查AGV当前路径是否与动态障碍物轨迹冲突，触发重新规划。

3. 关键算法

• SLAM算法：GMapping（基于粒子滤波）、Cartographer（基于图优化）、ORB-SLAM3（视觉-惯性融合）。

• 目标检测：YOLO（实时性高）、Mask R-CNN（精度高）、PointPillars（激光点云检测）。

• 数据关联：匈牙利算法、JPDA（联合概率数据关联）。

• 运动预测：卡尔曼滤波（线性运动）、粒子滤波（非线性运动）、LSTM（复杂运动模式学习）。

4. 典型应用场景

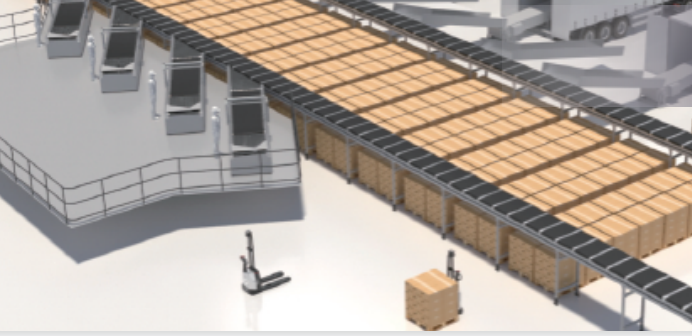

• 仓储物流：AGV在动态变化的货架间导航，需实时避开移动的叉车和人员。

• 汽车总装线：AGV在狭窄通道中运输零部件，需预测其他AGV或操作员的移动路径。

• 医院物流：AGV在人员密集的走廊中运行，需提前避让行人。

•

二、预测性感知：提前预判潜在冲突

预测性感知的核心是通过历史数据与环境特征分析，预测动态障碍物的未来行为，为AGV提供提前避障或路径优化的依据。

1. 技术原理

• 时间窗预测：将地图离散化为时间-空间网格，预测AGV与障碍物在未来时间范围内的可能位置。

• 深度学习预测：利用LSTM、Transformer等模型学习障碍物的运动模式，预测其未来轨迹。

• 风险评估：计算AGV与障碍物的碰撞概率或路径冲突程度，触发重新规划。

2. 实现步骤

步骤1：历史数据采集与预处理

• 轨迹记录：记录AGV与动态障碍物的历史位置、速度、方向等数据。

• 特征提取：提取关键特征（如运动方向、速度变化率、环境上下文）。

• 数据标注：标注障碍物行为（如“直行”“转弯”“停止”），供模型训练使用。

步骤2：运动模型训练

• 传统模型：使用卡尔曼滤波或高斯过程回归（GPR）建模障碍物运动，适合简单线性运动。

• 深度学习模型：

• LSTM：处理时间序列数据，预测障碍物未来位置。

• Transformer：捕捉长距离依赖关系，适合复杂运动模式。

• 图神经网络（GNN）：建模多障碍物间的交互关系（如多AGV协同避障）。

• 训练优化：使用损失函数（如均方误差）优化模型参数，提升预测精度。

步骤3：实时预测与风险评估

• 实时感知：通过传感器获取当前障碍物状态（位置、速度）。

• 轨迹预测：输入模型预测障碍物未来N秒内的轨迹（如未来5秒的位置序列）。

• 风险评估：

• 碰撞概率计算：基于AGV与障碍物的预测轨迹，计算碰撞概率（如使用蒙特卡洛模拟）。

• 路径冲突检测：检查AGV当前路径是否与障碍物预测轨迹重叠。

• 安全距离阈值：设定安全距离（如1米），若预测距离小于阈值则触发避障。

步骤4：路径调整与优化

• 局部重规划：在冲突发生前，基于预测结果调整AGV路径（如绕行、减速）。

• 全局优化：若冲突无法局部解决，触发全局路径重新规划（如使用A、D算法）。

• 反馈调节：根据实际避障效果调整预测模型参数，形成闭环优化。

3. 关键算法

• 运动预测：卡尔曼滤波、LSTM、Transformer、GNN。

• 风险评估：蒙特卡洛模拟、概率图模型（如贝叶斯网络）。

• 路径规划：A（全局规划）、D（动态重规划）、RRT*（快速探索随机树）。

4. 典型应用场景

• 交叉路口避障：预测其他AGV或叉车的转弯轨迹，提前调整速度或方向。

• 狭窄通道通行：预测对向AGV的到达时间，协商通过顺序。

• 紧急避障：预测突然出现的行人或障碍物，提前制动或绕行。

三、动态地图构建与预测性感知的协同优化

动态地图构建为预测性感知提供环境基础，预测性感知为动态地图更新提供优先级指导，两者协同可显著提升AGV效率：

1. 地图-预测闭环：动态地图中的障碍物轨迹数据反馈给预测模型，优化预测精度；预测结果指导地图更新频率（如高风险区域加密更新）。

2. 分层决策：全局层基于静态地图规划长距离路径，局部层基于动态地图与预测结果调整短距离行为。

3. 多AGV协同：通过共享动态地图与预测信息，实现多AGV的路径协商与冲突避免。

四、实际应用案例

• 某汽车总装线：

• 动态地图：激光SLAM构建全局地图，视觉摄像头检测动态障碍物（如叉车、人员）。

• 预测性感知：LSTM模型预测叉车转弯轨迹，AGV提前减速避让。

• 效果：AGV因冲突导致的等待时间减少60%，任务完成率提升25%。

• 某电商仓库：

• 动态地图：超声波传感器补充激光雷达盲区，检测地面小件货物。

• 预测性感知：时间窗模型预测多AGV在狭窄通道的到达时间，协商通过顺序。

• 效果：多AGV拥堵率从15%降至2%，平均路径长度缩短10%。
