AGV高精度地图与路径规划的原理

        高精度地图与路径规划是AGV（自动导引车）实现±5mm级定位精度和毫米级路径跟踪的核心技术，其原理涉及地图构建、环境感知、路径生成与动态优化等多个环节。以下从技术架构、关键算法、实现流程三个维度展开详细解析：

一、高精度地图：AGV的“数字孪生世界”

高精度地图是AGV的“环境记忆库”，通过毫米级建模将物理空间转化为可计算的数字模型，为路径规划提供基础数据。其构建原理可分为静态地图建模与动态地图更新两部分：

1. 静态地图建模：毫米级环境复刻

• 数据采集技术：

• 激光雷达（LiDAR）：通过发射激光脉冲并测量反射时间，生成高密度点云数据（点间距≤10mm），可精准捕捉货架、墙壁、柱子等静态障碍物的轮廓与位置。

• 三维结构光扫描：利用投影仪投射结构光图案，通过摄像头捕捉变形后的图案，计算物体表面三维坐标，适用于复杂结构（如货架层板、机械臂工作区）的精细化建模。

• 视觉SLAM（同步定位与地图构建）：结合摄像头与IMU（惯性测量单元），通过特征点匹配（如二维码、反光板）实现环境建模，成本较低但需预先布置标志物。

• 地图表示方法：

• 栅格地图（Occupancy Grid Map）：将环境划分为若干小栅格（如5mm×5mm），每个栅格标记为“占用”或“空闲”，适用于简单场景的快速路径规划。

• 拓扑地图（Topological Map）：用节点（关键位置，如货架、充电区）和边（连接路径）表示环境，存储空间小但精度较低，常与栅格地图结合使用。

• 特征地图（Feature Map）：提取环境中的几何特征（如直线、角点、圆弧）作为地图元素，通过特征匹配实现定位，计算量小但需预处理环境。

• 精度控制技术：

• 闭环检测（Loop Closure Detection）：通过比较当前扫描数据与历史地图，识别重复区域并修正累积误差，确保地图全局一致性。

• 多传感器融合校准：对激光雷达、摄像头、IMU等传感器进行空间与时间同步校准，消除不同传感器数据间的偏差，提升地图拼接精度。

2. 动态地图更新：应对环境变化

• 实时感知与更新：

• 动态障碍物标记：通过激光雷达或摄像头实时检测移动物体（如人员、其他AGV），在地图中标记为“临时占用”，避免路径规划时碰撞。

• 环境变化检测：利用深度学习算法（如YOLO、SSD）识别货架移位、通道堵塞等动态变化，自动更新地图数据。

• 多AGV协同地图维护：

• 中央服务器集中管理：所有AGV将感知数据上传至中央服务器，由服务器统一更新地图并下发至各AGV，确保地图一致性。

• 分布式地图融合：各AGV独立维护局部地图，通过通信协议交换数据并融合为全局地图，适用于大规模仓库场景。

•

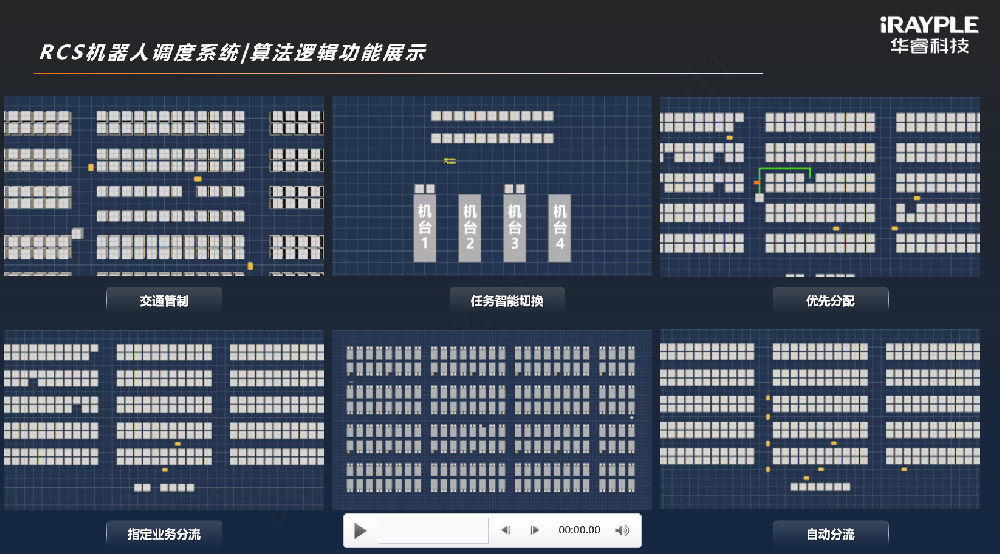

二、路径规划：从“起点到终点”的智能决策

路径规划是AGV根据高精度地图和任务需求，生成一条安全、高效、无碰撞的行驶轨迹的过程。其原理可分为全局路径规划与局部路径规划两层：

1. 全局路径规划：宏观最优路径生成

• 输入数据：

• 高精度地图（静态障碍物、关键节点位置）。

• 任务信息（起点、终点、任务优先级）。

• AGV状态（电量、负载、最大速度）。

• 核心算法：

• A*算法：通过启发式函数（如曼哈顿距离、欧几里得距离）估计节点到终点的代价，优先扩展代价最小的节点，适用于静态环境的最短路径搜索。

• Dijkstra算法：基于广度优先搜索，计算所有节点到起点的最短距离，适用于无权图（如栅格地图）的全局路径规划。

• RRT*（快速扩展随机树）：通过随机采样生成路径树，逐步逼近终点，适用于高维空间或复杂约束下的路径规划（如机械臂协同搬运）。

• 优化目标：

• 最短距离：减少AGV行驶时间，提升任务效率。

• 最低能耗：优先选择平缓路径，避免频繁加速/减速，延长电池寿命。

• 负载均衡：在多AGV场景中，均衡各AGV的任务量，避免局部拥堵。

2. 局部路径规划：动态避障与实时调整

• 输入数据：

• 实时感知数据（动态障碍物位置、速度）。

• 全局路径（作为参考轨迹）。

• AGV实时状态（位置、速度、转向角）。

• 核心算法：

• 动态窗口法（DWA）：在速度空间（v-ω平面）中采样多组速度组合，模拟AGV未来一段时间的轨迹，选择无碰撞且最接近全局路径的轨迹执行。

• 模型预测控制（MPC）：建立AGV运动模型（如自行车模型），预测未来N步的状态，通过优化目标函数（如轨迹跟踪误差、避障距离）生成最优控制输入（速度、转向）。

• 人工势场法（APF）：将环境建模为势场，目标点产生吸引力，障碍物产生排斥力，AGV沿合力方向行驶，实现实时避障。

• 避障策略：

• 紧急停止：当障碍物突然出现且无法避让时，AGV立即急停，避免碰撞。

• 绕行策略：根据障碍物大小和位置，选择左侧或右侧绕行，绕行后回归全局路径。

• 任务插队：若避障导致路径延长，系统重新评估任务优先级，必要时插队其他任务以保障时效性。

三、高精度地图与路径规划的协同工作流

1. 地图构建阶段：

• AGV通过激光雷达/视觉传感器扫描环境，生成初始点云数据。

• 点云数据经滤波、配准、分割等处理，提取静态障碍物特征。

• 特征数据融合为高精度地图，并存储至中央服务器或本地存储器。

2. 任务下发阶段：

• 中央控制系统接收任务请求（如“从A货架搬运货物至B分拣台”）。

• 系统查询高精度地图，确定起点、终点及关键路径节点。

3. 路径规划阶段：

• 全局路径规划算法生成从起点到终点的初始路径。

• 局部路径规划算法结合实时感知数据，对初始路径进行动态调整（如避障、绕行）。

4. 执行与反馈阶段：

• AV沿规划路径行驶，通过编码器、IMU等传感器实时反馈位置信息。

• 若环境变化（如货架移位），系统更新地图并重新规划路径。

• 任务完成后，AGV返回充电区或等待下一任务。

四、技术挑战与未来方向

1. 当前挑战：

• 动态环境适应性：如何快速响应人员、其他AGV等动态障碍物的变化，避免路径规划滞后。

• 大规模场景扩展：在超大型仓库（如面积>10万平方米）中，如何高效构建与更新高精度地图。

• 多AGV协同冲突：如何避免多台AGV在狭窄通道或交叉路口的路径冲突。

2. 未来趋势：

• AI赋能路径规划：利用深度学习模型（如Transformer、GNN）直接生成最优路径，减少人工算法设计。

• 数字孪生与仿真：在虚拟环境中模拟AGV路径规划效果，提前优化地图与算法参数。

• 5G+边缘计算：通过5G低时延通信，将路径规划计算卸载至边缘服务器，提升实时性。
